1. Wstęp:
„Diagnostyka modułu CEM (Central Electronic Module) z Volvo XC70 (2015) poza pojazdem. Celem jest weryfikacja komunikacji z modułem bez konieczności posiadania całego auta w warsztacie.”
2. Pinologia
| Funkcja | Złącze | Pin | Cel |
| Zasilanie (+12V) | C5 (Power) | 1 i 2 | Główne zasilanie modułu |
| Masa (GND) | C3 (IP) Niebieska | 1 | Masa układu |
| CAN High | C3 (IP) Niebieska | 6 | Pin 6 w gnieździe OBD2 |
| CAN Low | C3 (IP) Niebieska | 7 | Pin 14 w gnieździe OBD2 |
Podsumowanie techniczne: Diagnostyka CEM na stole (Bench Test)
Przeprowadzone badanie potwierdziło możliwość pełnej komunikacji z modułem CEM (Central Electronic Module) z modelu Volvo XC70 (2015, silnik D5244T15) poza pojazdem.
Kluczowe wnioski z testu:

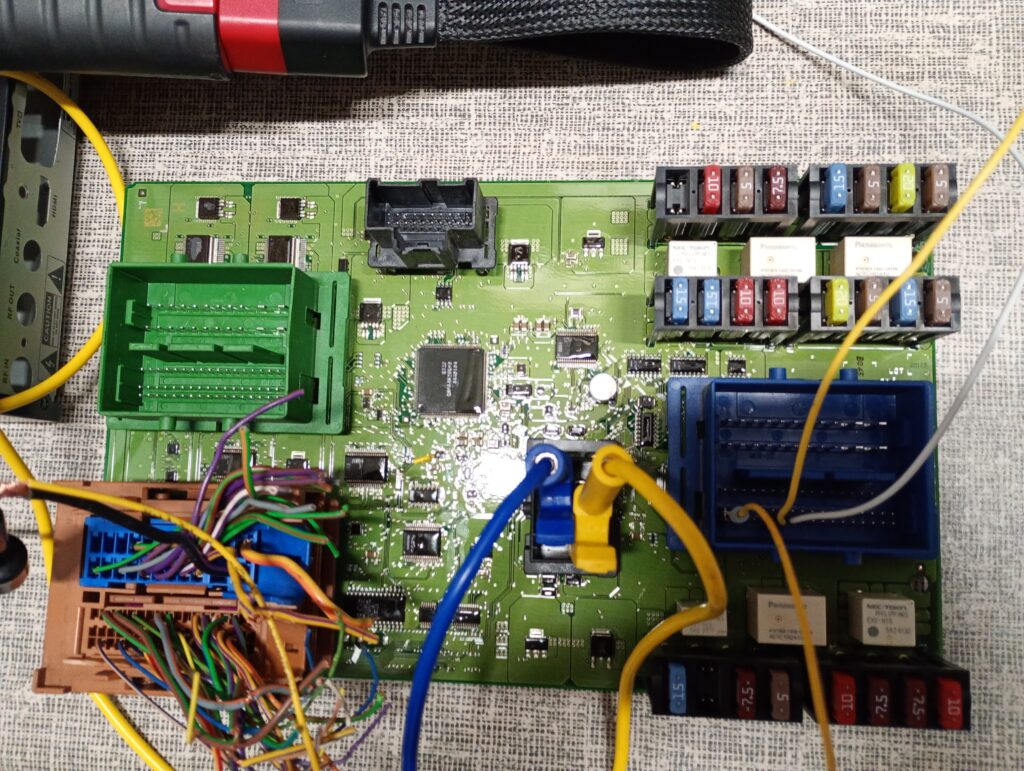

- Stabilność zasilania: Podłączenie zasilania +12V pod piny 1 i 2 złącza C5 (Power) oraz masy pod pin 1 złącza C3 (IP) jest wystarczające do wybudzenia procesora modułu.
- Komunikacja CAN: Wykorzystanie pinów 6 i 7 w niebieskiej wtyczce C3 pozwoliło na poprawną emulację gniazda OBD2 (odpowiednio piny 6 i 14 w standardowym złączu diagnostycznym).

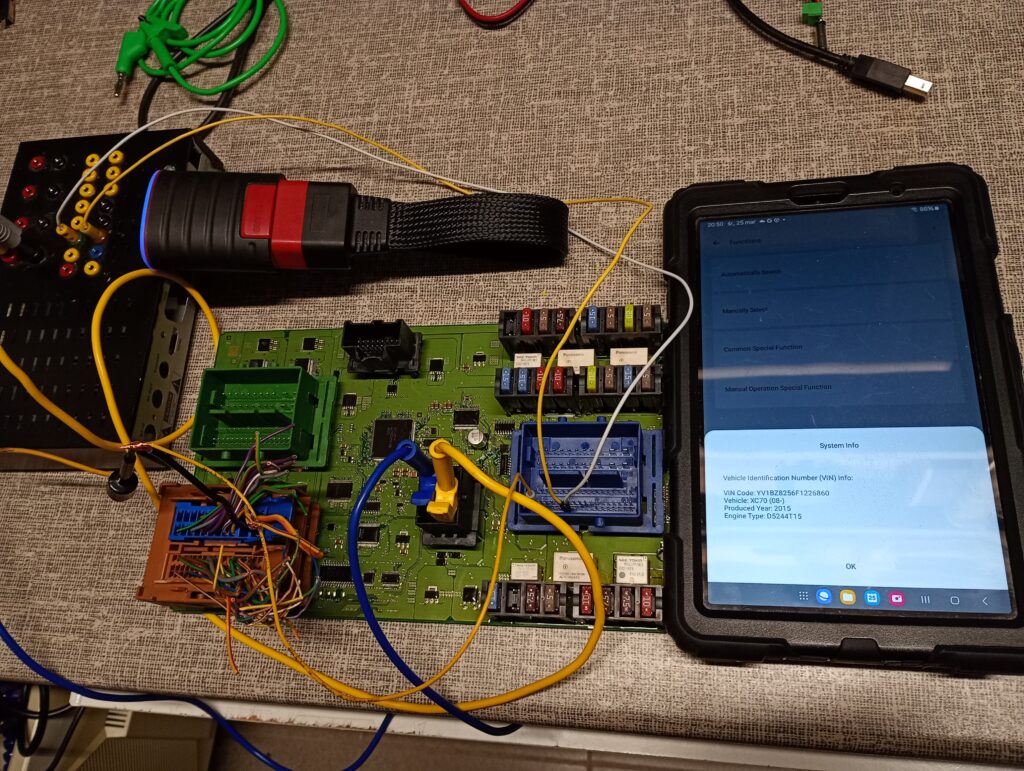

- Weryfikacja: Interfejs diagnostyczny poprawnie zidentyfikował numer VIN pojazdu oraz parametry sterownika, co potwierdza sprawność szyny komunikacyjnej Low Speed/High Speed CAN wewnątrz modułu.
Zastosowanie: Powyższy setup pozwala na bezpieczne programowanie kluczy, klonowanie modułu lub diagnostykę błędów wewnętrznych przekaźników i bezpieczników bez ryzyka uszkodzenia pozostałej elektroniki w samochodzie.
